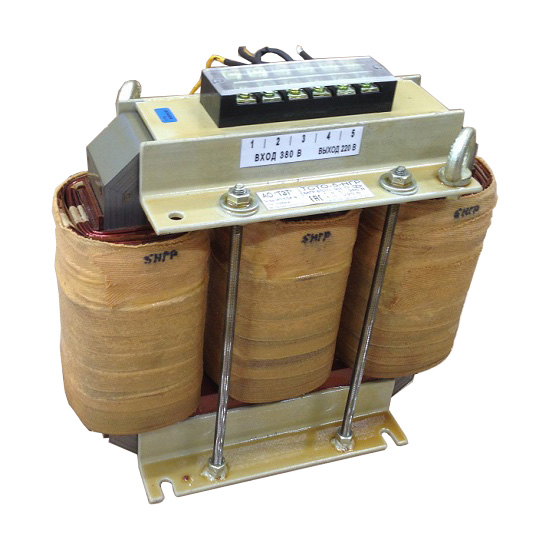

Симметрирующий трансформатор ТСТО-5-НГР

66 550 ₽руб. с НДС
шт
Задать вопроc

Симметрирующий трансформатор без гальванической развязки «Штиль» ТСТО-5-НГР обеспечивает решение двух часто встречающихся проблем, возникающих при подключении мощной однофазной нагрузки к трехфазной сети: снижает перекос фаз, то есть разброс значений напряжения в разных фазах, и выравнивает потребляемые от разных фаз токи, например при номинальном токе однофазной нагрузки трансформатора ТСТО-5-НГР 23 А потребляемый ток по фазам составит 8, 16 и 8 А.

Трансформаторы ТСТО без гальванической развязки (ТСТО-ХХ-НГР) можно применять, если имеется возможность разделить нейтральные провода сети и нагрузки, при этом нейтральный провод нагрузки будет подключаться к выходу трансформатора. Если же нейтрали сети и нагрузки не разделять, то распределение тока по фазам может отличаться от заявленного, т. е. симметрирование может быть нарушено.

При применении ТСТО с гальванической развязкой (ТСТО-ХХ-ГР) нейтрали сети и нагрузки можно разделять или не разделять — распределение токов по фазам в любом случае будет соответствовать указанному в паспорте (в соотношении 1:2:1). Кроме того, симметрирующий трансформатор ТСТО с гальванической развязкой позволяет создать систему электропитания, не имеющую гальванической связи с землёй. Таким образом, трансформаторы ТСТО с гальванической развязкой обладают большей универсальностью, но и являются более дорогими — цена модели сопоставимой мощности примерно в полтора раза выше.

ТСТО обеих разновидностей (как ГР, так и НГР) подключаются к питающей сети с помощью 3 проводов, нейтральный провод не используется. Токи потребления по фазам распределяются в соотношении 1:2:1 или 25-50-25%, при этом ток через нейтральный провод отсутствует. Следует учитывать, что потребляемая симметрирующим трансформатором от сети полная мощность в 1,33 раза больше мощности, потребляемой его нагрузкой.

Трансформатор ТСТО-5-НГР в базовой версии является бескорпусным. За дополнительную цену можно заказать трансформатор в металлическом корпусе.

Для приобретения симметрирующего трансформатора без гальванической развязки «Штиль» ТСТО-5-НГР воспользуйтесь инструкцией «Как купить продукцию».

Бренд/торговая марка
Тип корпуса
для установки/крепления на горизонтальную поверхность
Вид охлаждения
естественное
Функционал
стабилизация напряжения
Число фаз на входе/выходе
3/1
Номинальная мощность нагрузки, кВА
5
Номинальное входное напряжение, В
380 AC
Предельный диапазон входного линейного напряжения, В
342-418
Номинальная частота, Гц
50
Диапазон частоты, Гц
47,5-52,5
Максимальный ток холостого хода, А
0,05
Номинальное выходное напряжение, В
220 AC
Номинальный выходной ток, А
23
КПД, %
97,2
Допустимый диапазон изменения нагрузки, %
0-100
Климатическое исполнение
УХЛ 3 по ГОСТ 15150
Диапазон температуры окружающей среды, °С
-60...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С
-70...+50
Относительная влажность воздуха, %
0...80
Степень защиты
IP00
Устойчивость к механическим воздействиям
М13 по ГОСТ 17516.1
Масса, кг
34
Габаритные размеры (ШхВхГ), мм
310 x 330 x 140
Гарантийный срок, мес
12
