Инверторная система DC/AC-220/220B-5000BA-3U-23

293 724 ₽руб. с НДС
шт
Задать вопроc

Инверторная система «Форпост» DC/AC-220/220B-5000BA-3U-23 предназначена для питания ответственных потребителей электроэнергии однофазным стабилизированным напряжением 220 В переменного тока от источника постоянного тока с номинальным выходным напряжением 220 В.

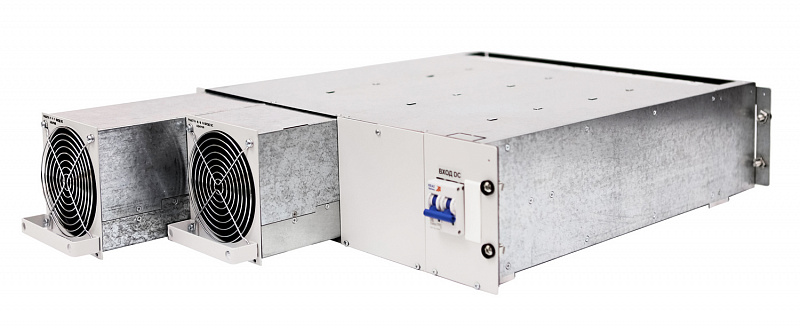

Инверторная система DC/AC-220/220B-5000BA-3U-23 представляет из себя 19″ корзину высотой 3U, в которой установлены 2 инверторных модуля «Форпост» DC/AC-220/220B-2500BA-3U-23, двухполюсный автоматический выключатель цепи постоянного тока, клеммные колодки для подключения входных, выходных цепей и дистанционной сигнализации.

Функциональные и конструктивные особенности инверторной системы DC/AC‑220/220B‑5000BA‑3U‑23

  • выполнена в виде 19″ корзины высотой 3U;
  • в составе системы 2 инверторных модуля DC/AC-220/220B-2500BA-3U-23;
  • возможность установки дополнительного инверторного модуля DC/AC-220/220B-2500BA-3U-23 для увеличения мощности системы;
  • возможность параллельной работы (до 10 корзин);
  • возможность дистанционного мониторинга (CAN, «сухие» контакты);
  • внешний контроллер «Форпост» УКУ-207-LAN для местного и дистанционного мониторинга инверторной системы (опция);
  • внешний автоматический статический байпас BP-220/220В-10000ВА-2U (опция).

Для приобретения инверторной системы «Форпост» DC/AC-220/220B-5000BA-3U-23 воспользуйтесь инструкцией «Как купить продукцию».

Бренд/торговая марка
Тип корпуса
для установки в 19'' стойку/шкаф
Вид охлаждения
принудительное воздушное
Функционал
бесперебойное электроснабжение / гальваническая развязка / преобразование напряжения / стабилизация напряжения
Число фаз на входе/выходе
-/1
Номинальная мощность нагрузки, кВА
5
Номинальная мощность нагрузки, кВт
4
Номинальное входное напряжение, В
220 DC
Количество инверторных модулей
2
Диапазон входного напряжения, В
176-260
Максимальный входной ток, А
26
Номинальное выходное напряжение, В
220 AC
Допустимая перегрузка
<10% - длительно, 10-20% - 20 с, 20-30% - 5 с, >=30% - 2 с
Стабилизация выходного напряжения, %
±2
Максимальный ток нагрузки, А
22,7
Возможность параллельной работы
до 10 шт.
Номинальная выходная частота, Гц
50
Стабилизация выходной частоты, %
±0,5
Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)
<=2:1
КПД, %
>=88
Допустимый диапазон изменения нагрузки, %
0-100
Коэффициент нелинейных искажений для активной нагрузки, %
<=1,5
Диапазон температуры окружающей среды, °С
+1…+45
Диапазон температуры окружающей среды при транспортировке и хранении, °С
-50…+45
Относительная влажность воздуха, %
0-95
Уровень шума на расстоянии 1 м, дБА
<=65
Интерфейсы мониторинга
«сухие» контакты, CAN
Масса, кг
22
Масса в упаковке, кг
27
Высота
3U
Ширина
19"
Габаритные размеры (ШхВхГ), мм
483 х 133 х 505
Габаритные размеры в упаковке (ШхВхГ), мм
590 x 190 x 570
Гарантийный срок, мес
36
Срок службы, лет
20
Протокол испытаний инверторной системы «Форпост» в «Тулаэнерго»
Протокол испытаний инверторной системы «Форпост» в «Тулаэнерго»

«Тулаэнерго» провело успешные испытания инверторной системы «Форпост» DC/AC-220/220B-5000BA-3U с модулем статического байпаса «Форпост» BP-220/220В-10000ВА-2U с целью подтверждения возможности использования для питания оборудования СДТУ от СОПТ. На нашем сайте размещен протокол испытаний.

21.09.2020

Инверторная система «Форпост» для ФГУП «Росморпорт»
Инверторная система «Форпост» для ФГУП «Росморпорт»

Инверторная система «Форпост» DC/AC-220/220B-5000BA-3U отгружена Анадырскому филиалу ФГУП «Росморпорт» для использования на одном из судов филиала взамен вышедшего из строя электромашинного преобразователя.
