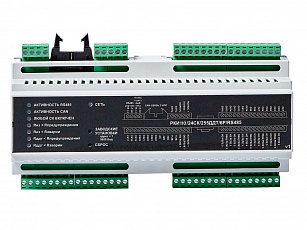

Реле контроля изоляции РКИ 110/24СК/255ДДТ/6Р/RS485

Реле контроля изоляции цепи постоянного тока «Форпост» РКИ 110/24СК/255ДДТ/6Р/RS485 предназначено для работы как совместно с модульными зарядно-выпрямительными системами «Форпост», так и с другими источниками питания постоянного тока. Объекты контроля РКИ 110/24СК/255ДДТ/6Р/RS485: оперативные цепи питания устройств релейной защиты, автоматики и сигнализации, а также любые распределительные сети постоянного тока напряжением 80-150 В, изолированные от потенциала земли.

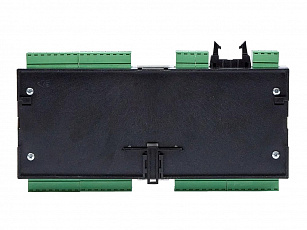

Настройка РКИ 110/24СК/255ДДТ/6Р/RS485 осуществляется по шине RS-485 по протоколу MODBUS RTU. Реле контроля изоляции РКИ 110/24СК/255ДДТ/6Р/RS485 представляет собой модуль для установки на DIN-рейку. Напряжение питания 110 В AC/DC.

Назначение реле контроля изоляции РКИ 110/24СК/255ДДТ/6Р/RS485

• измерение сопротивления изоляции между двумя полюсами и корпусом;
• контроль сопротивления изоляции с помощью двух задаваемых порогов и индикации сигналов аварии на реле, светодиодами на лицевой панели и по шине RS-485;
• измерение напряжения между полюсами и корпусом;
• контроль напряжения между полюсами и выдачи сигнала аварии на реле и по шине RS-485 при понижении напряжения ниже устанавливаемого порога;
• контроль асимметрии напряжения между «полюс +» - корпус и «полюс -» - корпус и выдача сигнала аварии на реле и по шине RS-485 при увеличении асимметрии выше устанавливаемого порога;
• контроль состояния различных датчиков с помощью 24 «сухих» контактов, информация о которых передается на реле, светодиод на лицевой панели и по шине RS-485;
• считывания информации с датчиков дифференциального тока SLD13D-10мА фирмы «3Е» по шине RS-485 количеством до 255;
• контроль токов от датчиков дифференциального тока с помощью 2 задаваемых порогов и выдачи сигналов аварии на реле, светодиодами на лицевой панели и по шине RS-485;
• питание внешних датчиков и «сухих» контактов постоянным стабилизированным напряжением 12 В.

Подробнее со спецификой применения реле контроля изоляции «Форпост» можно ознакомиться в обзоре на нашем сайте.

Для приобретения реле контроля изоляции РКИ 110/24СК/255ДДТ/6Р/RS485 воспользуйтесь инструкцией «Как купить продукцию».
